LJC-80E絕緣油介電強度測試儀

  Dielectric strength tester for insulating oil

操  作  手  冊

目   錄

目   錄

前    言

一、概  述

二、儀器特點

三、技術指標

四、使用條件

五、機箱及面板部件說明

六、操作步驟圖解

七、注意事項

八、簡易故障排除

九、儀器成套性

十、售后服務：

前    言

尊敬的用戶：

感謝您選擇了該型號絕緣油介電強度測試儀！為方便您盡早盡快地熟練操作本儀器，我們特隨機配備了內容詳實的操作手冊，從中您可以獲取有關產品介紹、使用方法、儀器性能以及安全注意事項等諸多方面的信息。

在第一次使用儀器之前，請務必仔細閱讀本操作手冊，并按本手冊對儀器進行操作和維護，這會有助于您更好的使用該產品，并且可以延長該儀器的使用壽命。

在編寫本手冊時，雖然我們本著科學和嚴謹?shù)膽B(tài)度進行了工作，并認為本手冊中所提供的信息是正確和可靠的。然而，智者千慮必有一失，本手冊也難免會有錯誤和疏漏之處。如果您發現了手冊中的錯誤，請務必于百忙之中抽時間，盡快設法告知我們，并煩請監督我們迅速改正錯誤！本公司全體職員將不勝感激！

本公司保留對儀器使用功能進行改進的權力，如發現儀器在使用過程中其功能與操作手冊介紹的不一致，請以儀器的實際功能為準。我們希望本儀器能使您的工作變得輕松、愉快，愿您在繁忙的工作之中體會到辦公自動化的輕松而美好的感覺！

當您對本公司儀器感到滿意時，請向您的朋友推薦！當您對本儀器有寶貴意見和建議時，請您一定要與我們聯系，本公司定竭盡全力給您一個滿意的答復。再次感謝您對我公司的支持！

一、概  述

該型號絕緣油介電強度測試儀是我公司全體科研技術人員，依據絕緣油測試的有關標準及規定，發揮自身優勢，經過多次現場試驗和長期不懈努力，精心研制開發的高準確度、全數字化工業儀器。該機操作簡便，造型美觀大方。由于采用了全自動數字化微機控制，所以測量精度高、抗干擾能力強、安全可靠。

二、儀器特點

1. 儀器采用大容量單片機控制，工作穩定可靠；

2. 儀器設有溫濕度及時鐘顯示功能，并可定制紅外油溫測量。

3. 儀器內設寬范圍看門狗電路杜絕了死機現象；

4. 多種標準選擇，儀器程序設有GB/T507-1986、GB/T507-2002、DL429.9、IEC156和自編程操作，能適應不同用戶的多種選擇；

5．儀器油杯采用特種玻璃和高分子材料，精細加工而成，杜絕了漏油和腐蝕的發生；

6. 儀器D特的高壓端采樣設計讓測試值直接進入A/D轉換器，避免了在模擬電路中造成的誤差，使測量結果更加準確；

7. 儀器內部具有過流、過壓、短路等保護等功能，并具有J強的抗干擾能力，電磁兼容性好；

8. 7寸液晶彩色觸摸屏，可中英文隨意切換，滿足任意客戶需求；

9. 儀器自身具有數據分析功能，協助工作人員判定油品質量；

10. 232數據傳輸；

三、技術指標

1. 升壓器容量   1.5 kVA

2. 升壓速度     0.5kV/s-5.0kV/s（每0.5遞增）十檔任選

           誤 差  （0.2kV/s）

3. 輸出電壓     0～80 kV（可選）

4. 電壓精度     ±（2%讀數+2字）

5. 電源畸變率   ＜1%

6. 電極間隙     標準2.5 mm

7. 試驗次數     6 次（1-9次可選）

8. 靜放時間     900S(0-9999S可選)

9.間隔靜止時間  300S(0-999S可選)

10.攪拌時間     15S（0-999S可選）

11.外形尺寸     410mm×380 mm×370 mm

12.重    量          35kg

四、使用條件

       1. 環境溫度     0～40℃

    2. 相對濕度     ≤85%

    3. 工作電源     AC 220V（1 ± 10%）

    4. 電源頻率     50 Hz (1 ± 10%)

   5. 功率消耗     ＜200 W

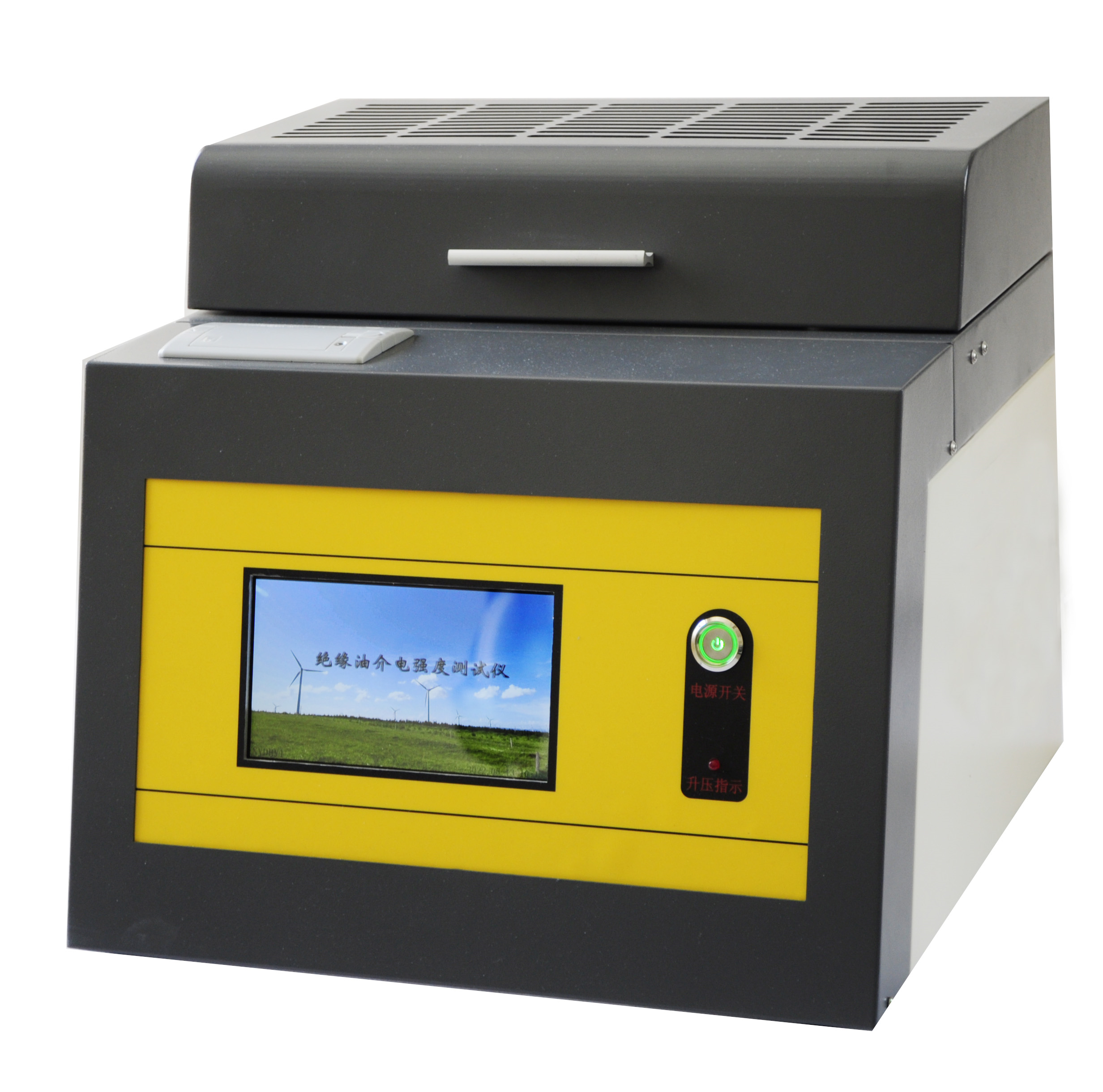

五、機箱及面板部件說明

3

2



注釋：1.液晶顯示屏； 2.打印機； 3.油杯倉蓋； 4.電源插口；

5.地線柱；     6.232接口；

1.       液晶屏      顯示日期、時間、操作參數、測試結果、操作菜單提示等相關信息；

2.       打印機      打印單次及多次測試結果的平均值

  3. 油杯倉蓋    打開后放入或取出油杯，關閉后方可進行測試；

4. 電源插座    良好插接AC 220V 50Hz電源線；

5. 地線柱      可靠的地線連接柱；

6. 232接口     傳輸數據與電腦通訊；

六、操作步驟圖解

1. 插接電源線，打開電源開關，液晶屏顯示開機頁面（圖1）

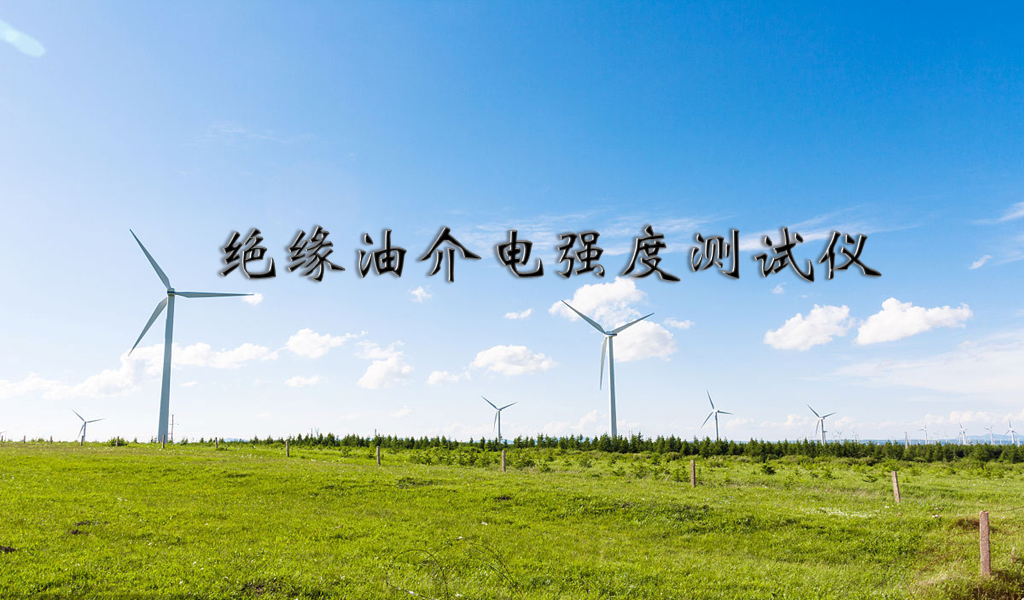

圖1  開機頁面

2.       在圖1頁面下，按 任意位置進入下一級頁面（圖2）；

  其中包含：標準選擇、快速測試、數據查詢、系統校準（專業人員調試使用）、系統時鐘、打印方式、語言選擇、油溫測量（選配）8個選項。

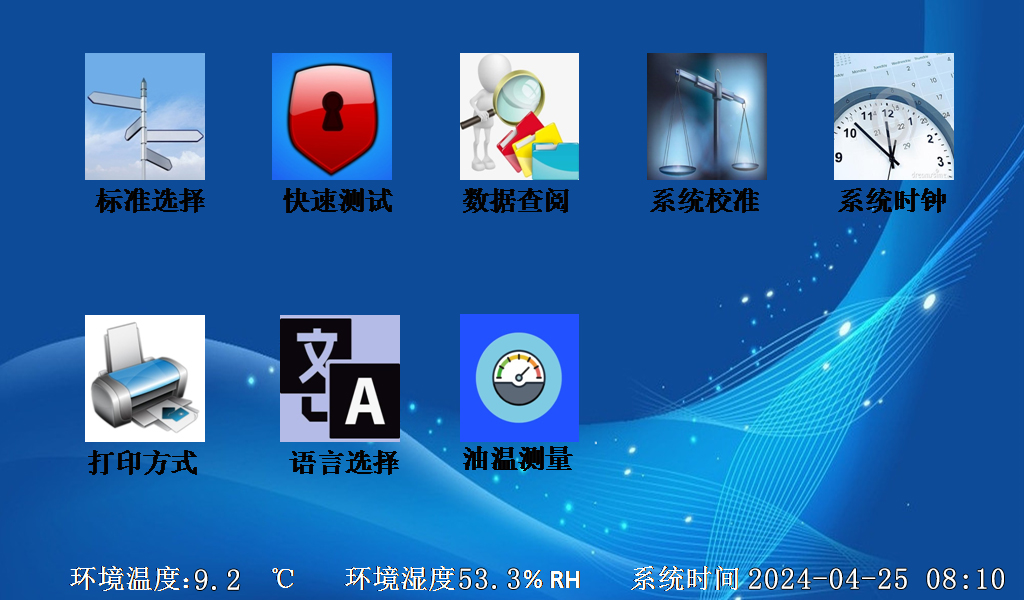

圖2  選擇頁面

3. 按標準選擇進入標準選擇界面，（圖3）。包含：GB/T507-1986、GB/T507-2002、DL429.9、IEC156以及兩個預留自定義標準。

圖3 標準選擇頁面

在圖3頁面下，選擇所需實驗標準例如GB2002，將進入（圖4）。

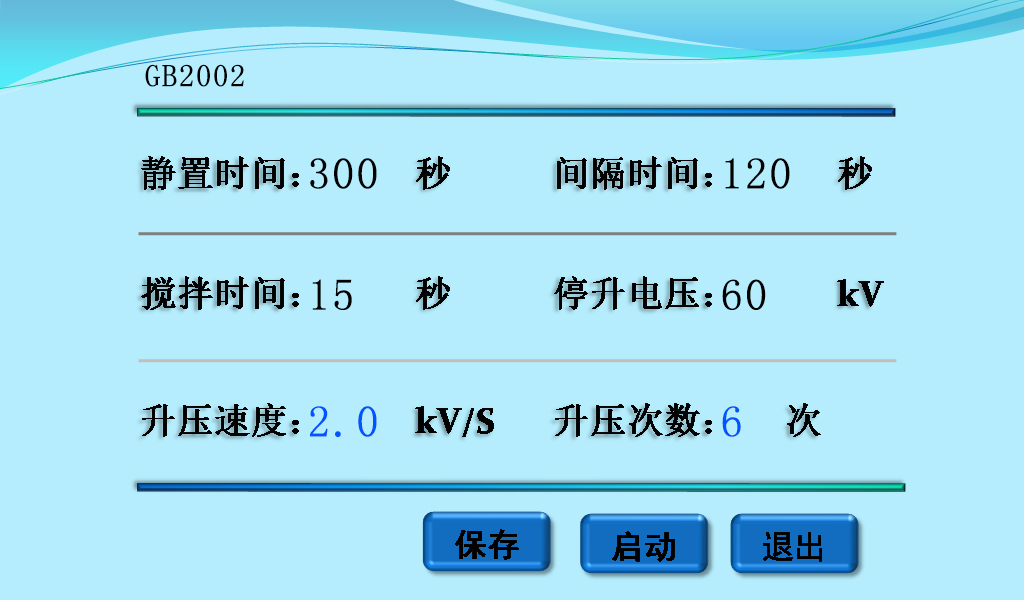

圖4  國標內容選擇子界面

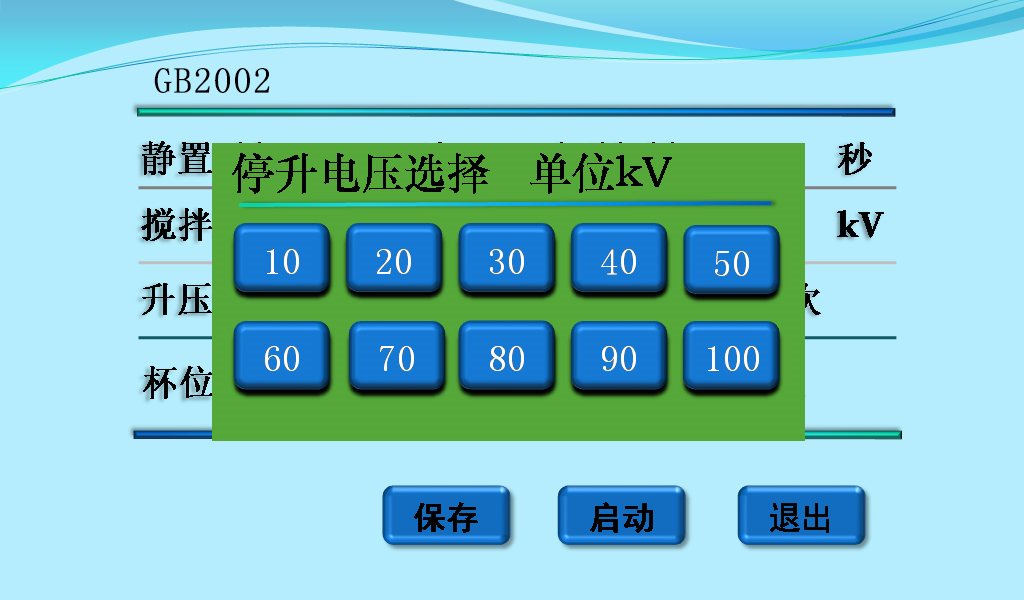

圖5  停升電壓選擇界面

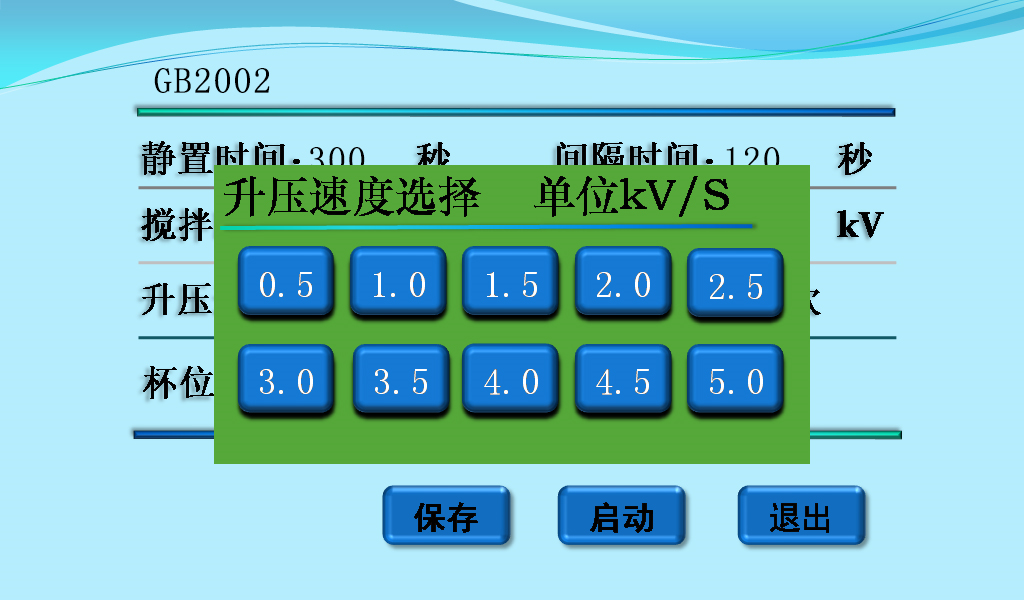

圖6  升壓速度選擇界面

圖7  啟動開始界面

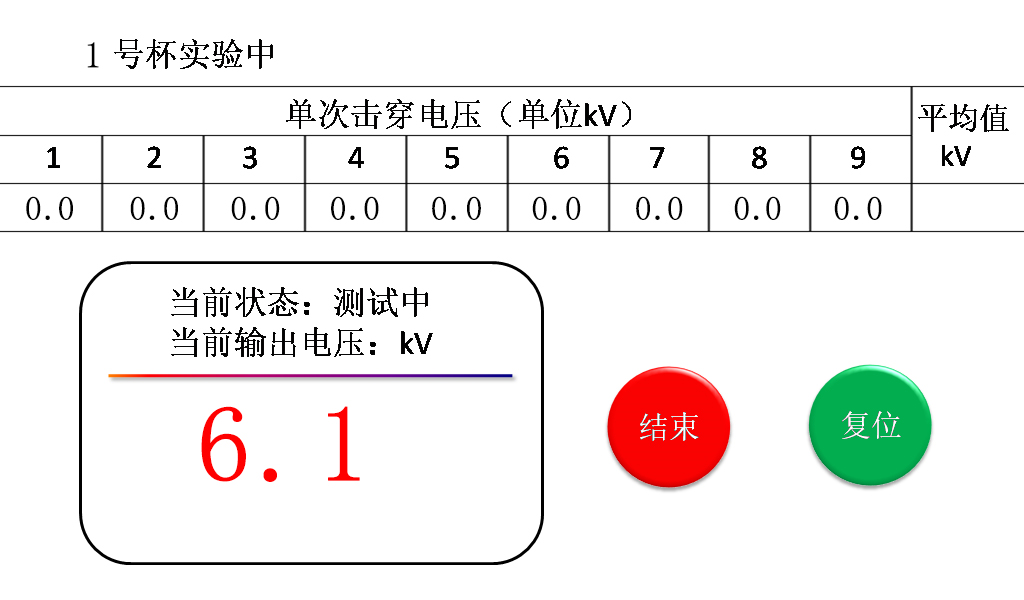

圖8  升壓界面

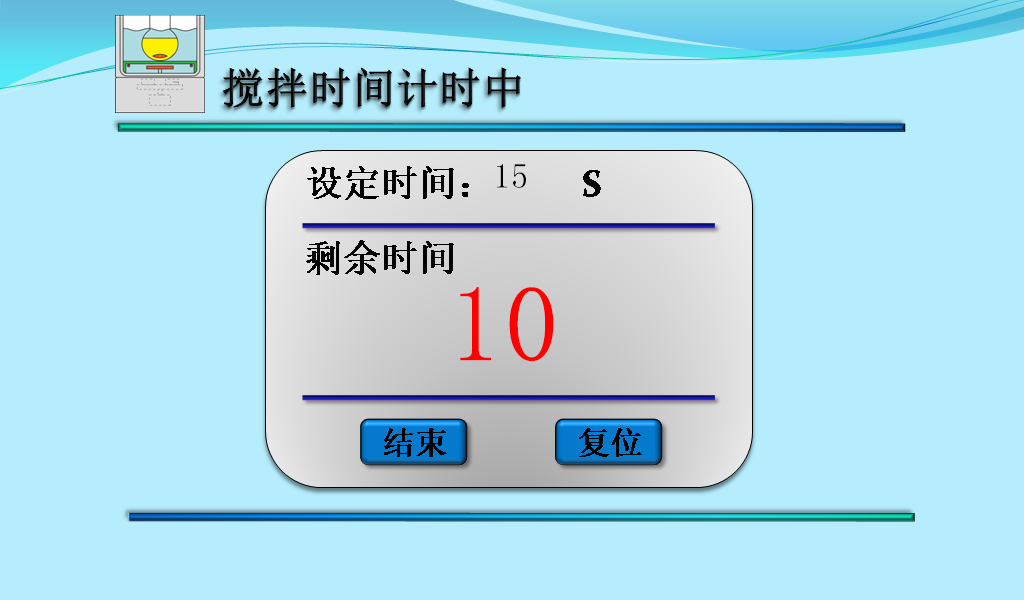

圖9  攪拌計時界面

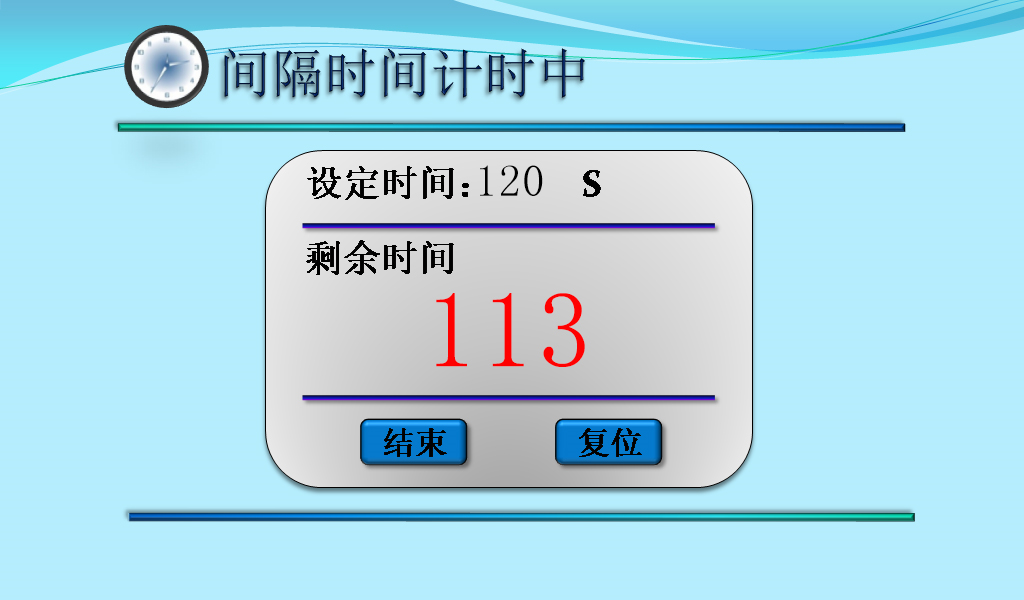

圖10  間隔時間界面

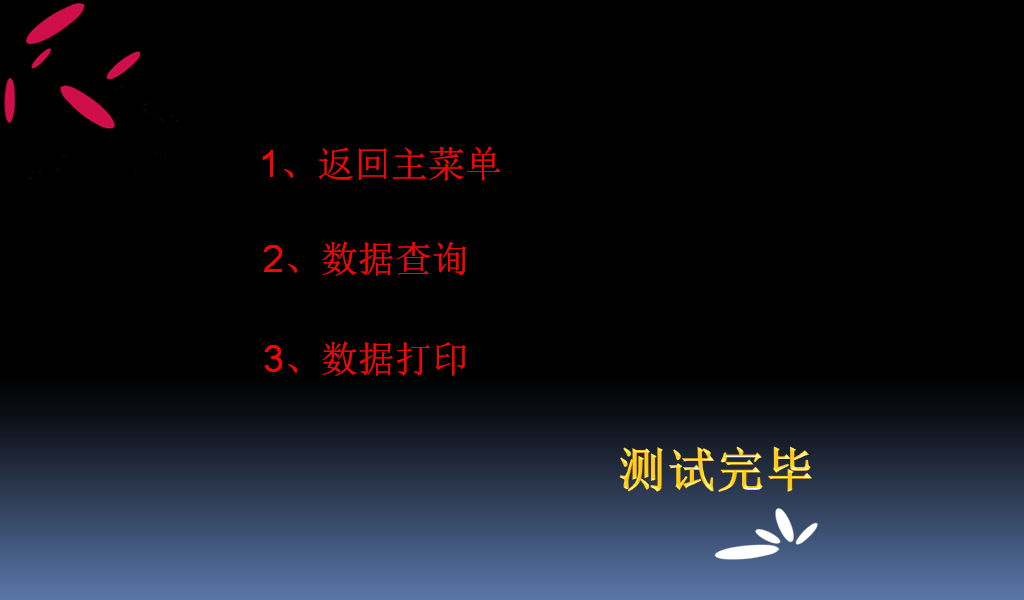

圖11  測試完成界面

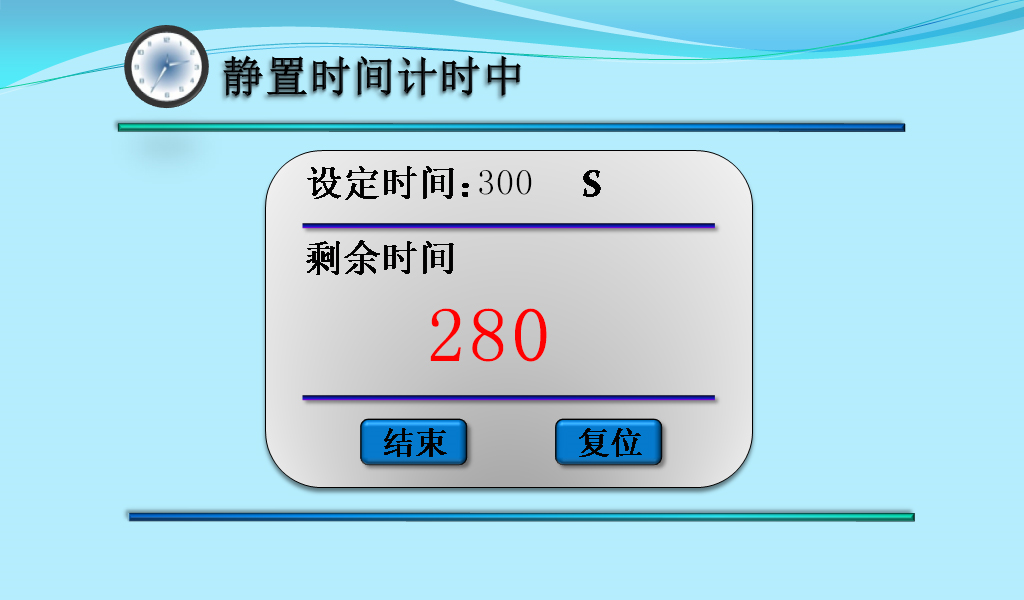

在圖4頁面下，選定好停升電壓與升壓速度如圖5與圖6選定好所需參數，按啟動即可如圖7。儀器按照選定程序進行執行，靜止時間圖7，升壓界面圖8，攪拌計時圖9，間隔時間圖10，實驗完成后顯示測試完畢圖11，可在此界面選擇返回主菜單、數據查詢、數據打印。即完成實驗。

5. 在圖2頁面下，按數據查詢進入歷史數據界面（圖12），其中有數據分析圖13為變壓器油質量標準查詢與數據分析解析。

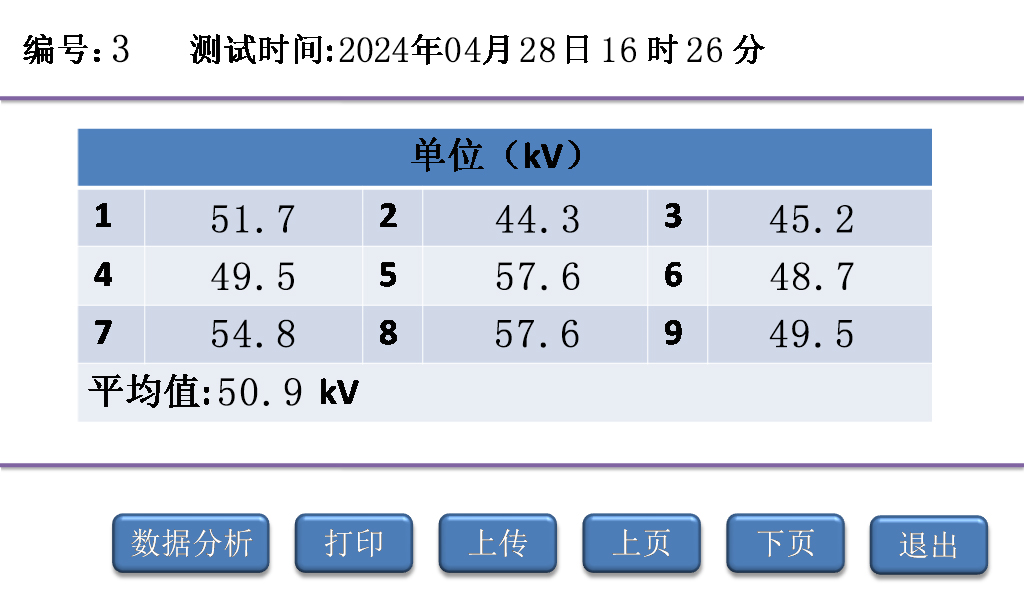

圖12  歷史數據頁面

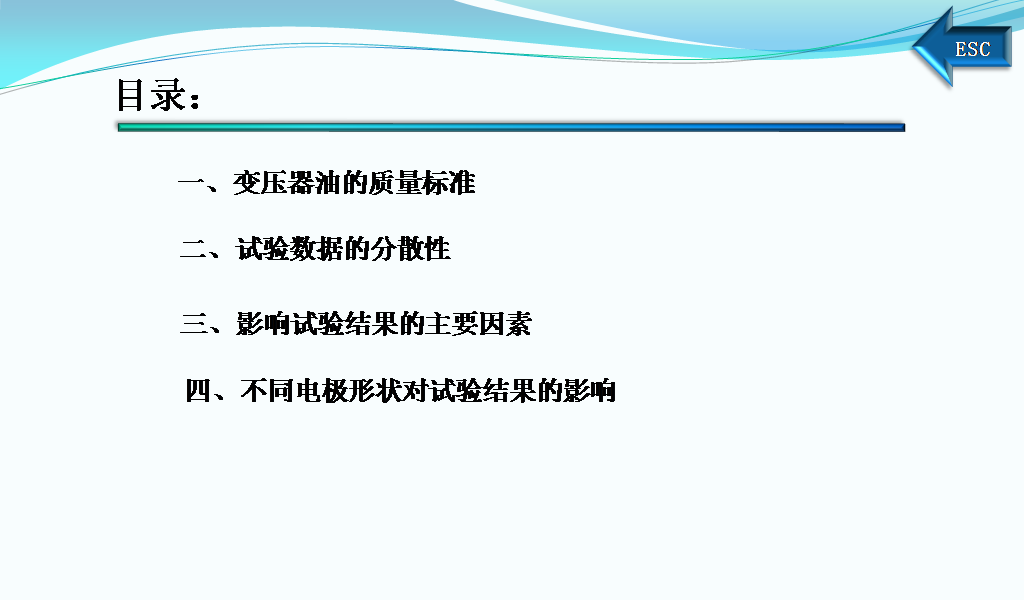

圖13  數據分析頁面

6. 在圖2頁面下，系統時鐘（圖14），可校準系統時間和日期。打印方式（圖15），可選擇手動打印與自動打印（實驗結束后自動打印數據）。語言選擇（圖16），可選擇中英文切換。

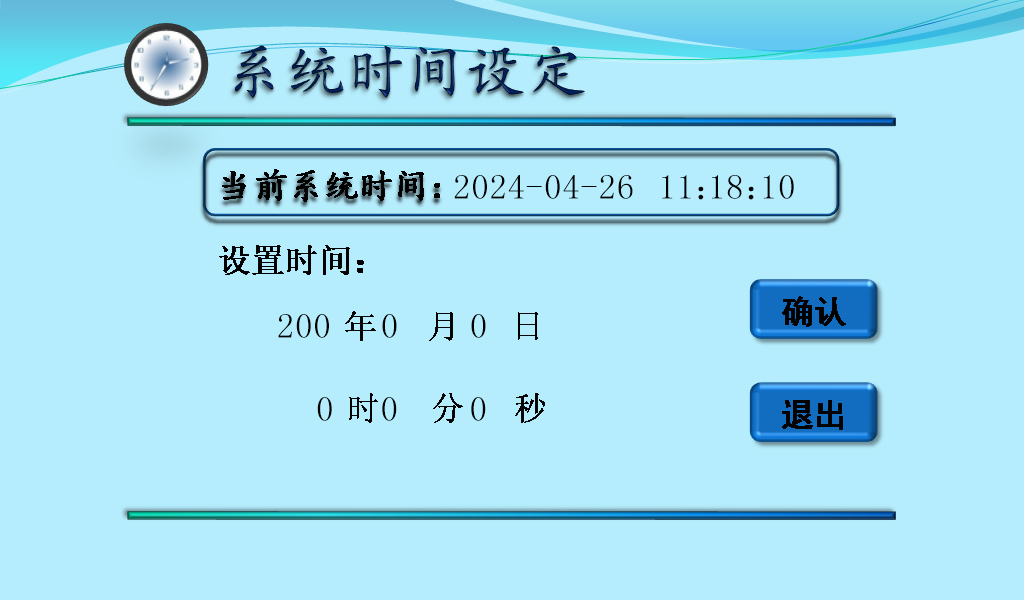

圖14 系統時間設定頁面

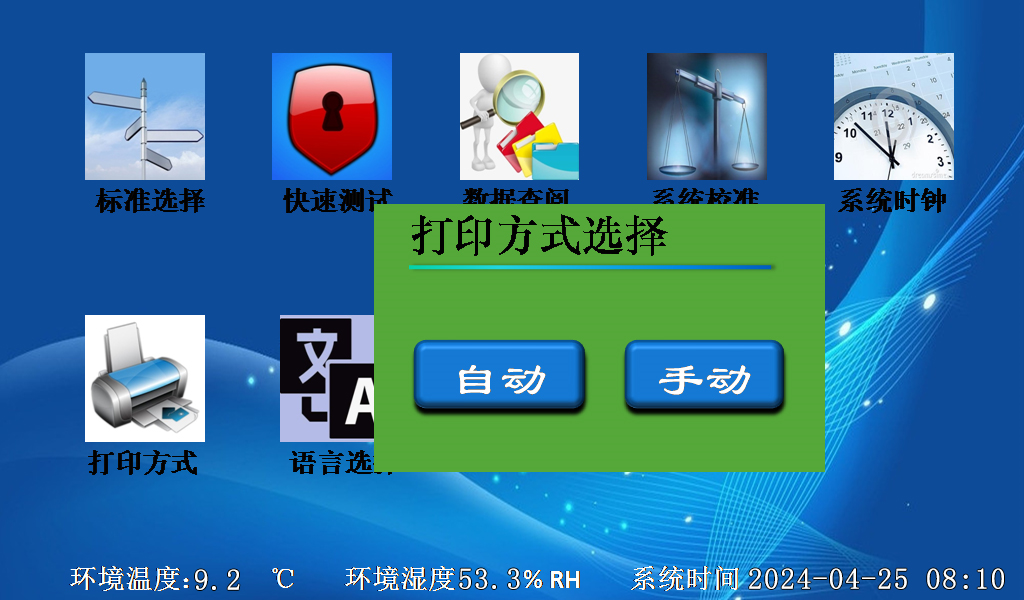

圖15  打印方式選擇頁面

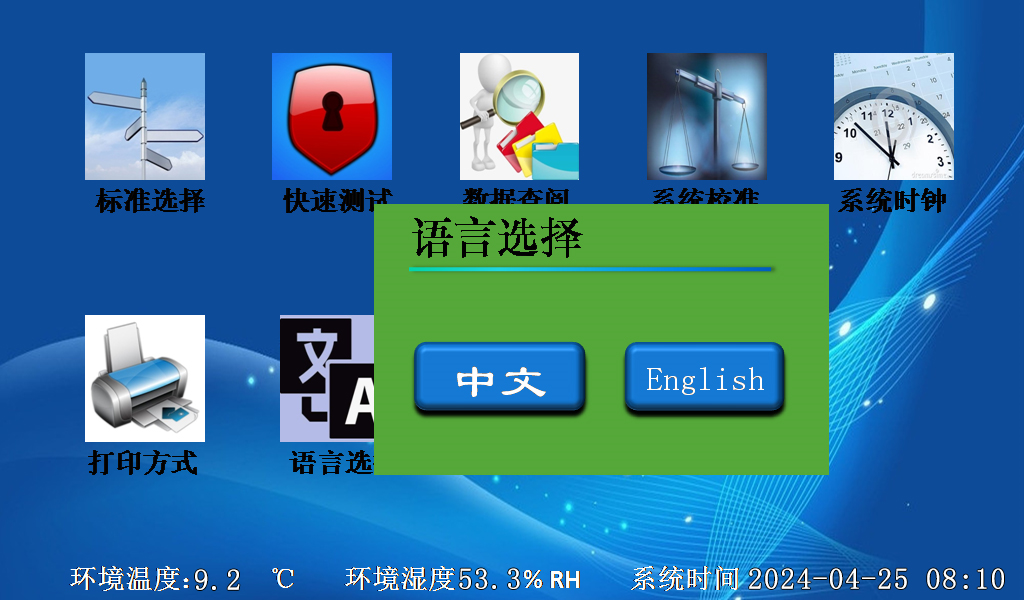

圖16  語言選擇頁面

七、注意事項

1. 使用本儀器前，一定要詳細閱讀本操作手冊；

2. 儀器操作者應通曉電氣設備或分析儀器的一般使用常識；

3. 本儀器在戶內外均可使用，但應避開雨淋、腐蝕性氣體、高濃度塵埃、高溫或陽光直射等場所；

4. 油杯應該保持潔凈。在停用期間，應加入足夠量干燥合格的絕緣油浸泡，保持油杯不受潮及電極氧化；

5. 電極連續使用一個月后，應例行檢查和維護。檢驗并調整電極間隙，使其恢復標準值；放大鏡觀察電極表面是否出現暗斑，若有此現象，應用綢布擦拭電極表面，使其恢復原狀；

6. 儀器的維修和調試須由專業人員完成；

7. 接通電源前，應仔細檢查連接線是否牢固，儀器外殼必須可靠接地！

8. 接通電源后，操作人員嚴禁觸及油杯箱蓋外殼，以免發生電擊危險！

9. 儀器在使用過程中，如發現異常應立即切斷電源！

10.嚴禁屏幕浸油，浸液體，可能會導致屏幕失靈。

八、簡易故障排除

1. 開機無反應        檢查電源線是否插接良好，檢查保險管是否完好無損；

2. 不升壓            檢查油杯箱蓋是否蓋好；

3. 升壓正常但不擊穿  檢查設置是否限制了停升電壓；

4. 擊穿后無顯示      檢查油杯內是否有污物；

5. 打印不出紙        檢查打印機是否有紙；

6. 更換打印紙       打印機在出廠時已安裝了打印紙。若打印紙使用完畢，需要自行安裝新的打印紙。安裝方法打開打印機放紙倉，將打印紙放入，伸出一部分。打印紙光面向熱敏鋸齒方向即可。

九、儀器成套性

1. 設備                      1臺

2. 油杯                      1套

3. 電源線                    1條

4. 標準規                    1支

5. 保險管                    2個（3A）

6. 攪拌槳                    2個

7. 鑷子                      1把

8. 打印紙                    1軸

9. 地線                      1條

十、售后服務

儀器自購買之日起質保期內，屬產品質量問題免費保修，終身提供維修和技術服務。如果發現儀器狀況不正常或有故障出現，請您速與我公司聯系，以便為您安排便捷有效的處理方案。
